3A充电，3.1A放电，带TYPE-C移动电源方案

简介

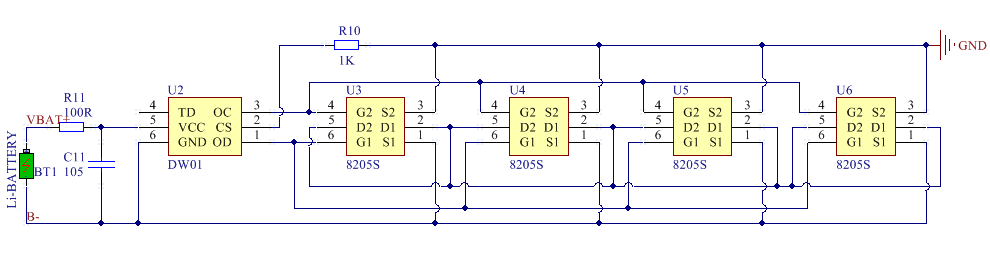

此方案采用IP5310移动电源SOC，支持TYPE-C，开关充电效率高达92%，同步升压放电效率高达93%，支持4.2V、4.3V、4.35V、4.4V电池，4个电量指示灯。锂电保护电路采用了DW01+4个8205S，支持过电压充电保护、过电压放电保护、过电流放电保护。

按键功能说明

  • 按键持续时间长于30ms,但小于2s，即为短按动作，短按会打开电量显示灯和升压输出

  • 小于30ms的按键动作不会有任何响应

  • 在1s内连续两次短按键，会关升压输出、电量显示

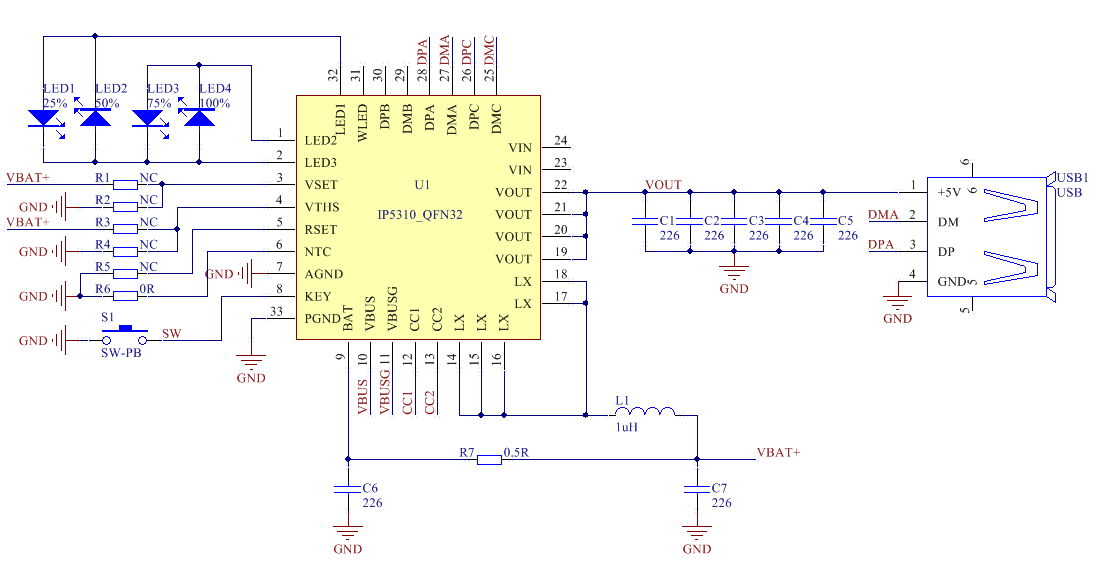

原理图

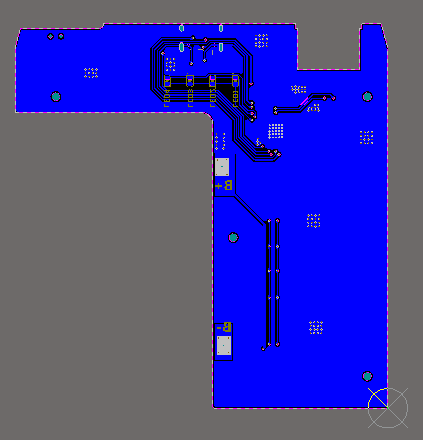

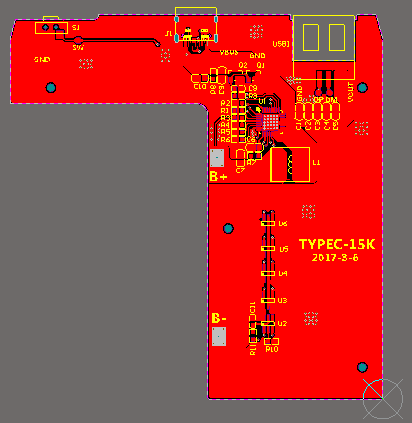

PCB
